Cấu tạo của máy viền lon mini

Posted on by admin

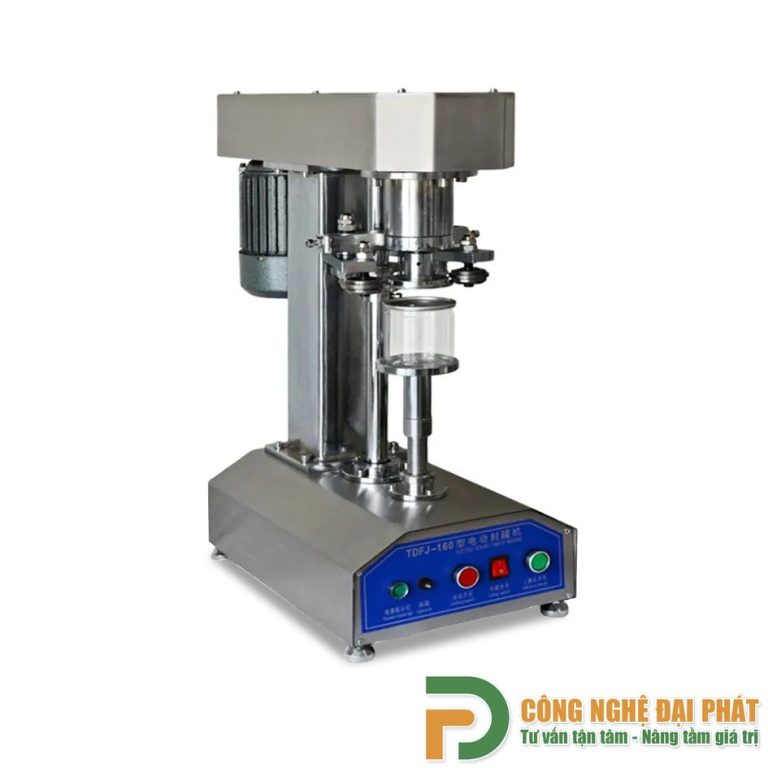

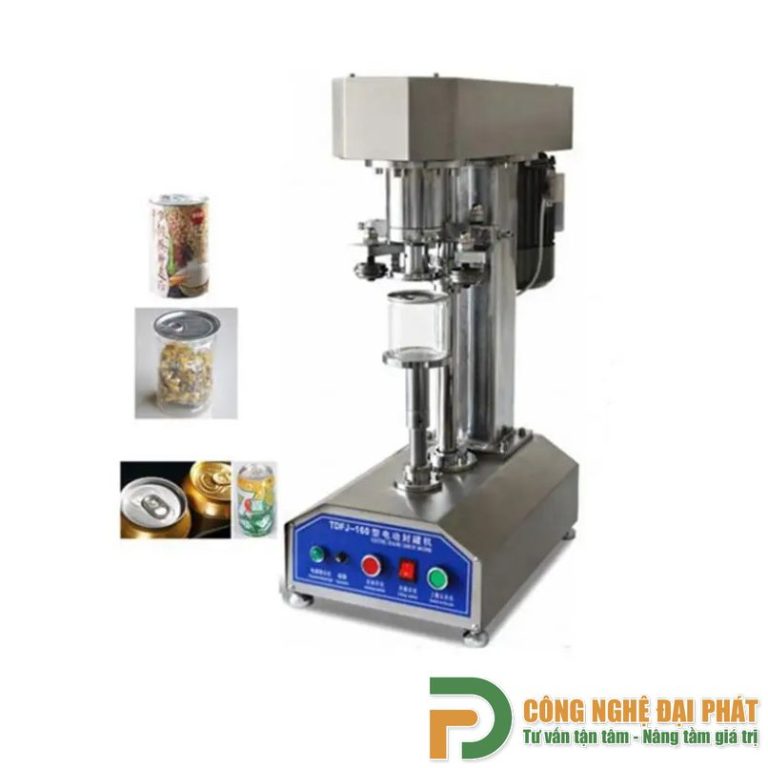

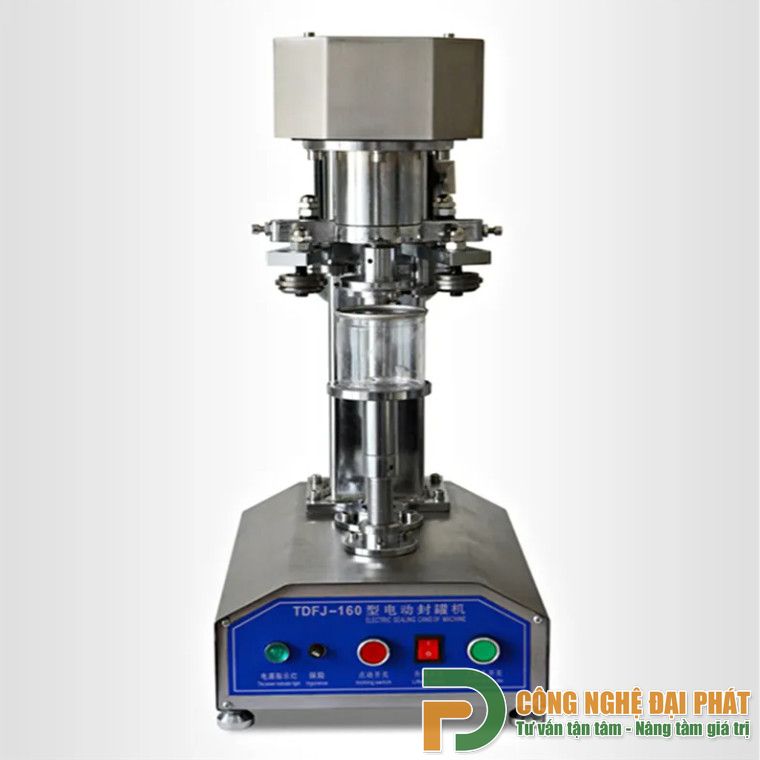

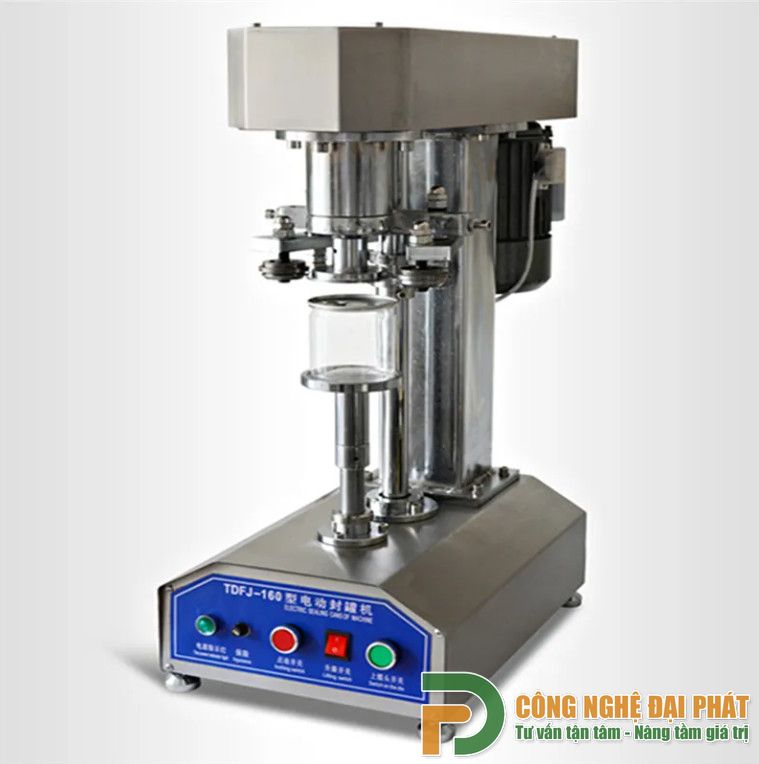

Máy viền lon mini có cấu tạo cơ bản tương tự các máy viền lon công nghiệp, nhưng được tối giản về kích thước và công suất để phù hợp với quy mô sản xuất vừa và nhỏ.

Dưới đây là các bộ phận chính của máy viền lon mini:

1. ⚙️ Hệ thống viền mí (Bộ phận cốt lõi)

XEM THÊM : Cấu tạo và Nguyên lý hoạt động của máy dập mí lon

Đây là trái tim của máy, nơi thực hiện công đoạn ghép kín nắp và thân lon.

  • Trục chính (Spindle/Chuck): Bộ phận này cố định nắp lon. Trong quá trình viền mí, lon (đã có nắp đặt lên) sẽ được ép chặt vào trục chính.

  • Con lăn viền mí (Seaming Rolls): Thường gồm hai con lăn làm việc lần lượt theo hai giai đoạn:

    • Con lăn số 1 (Viền sơ cấp): Thực hiện bước uốn mép nắp và mép thân lon lại với nhau, tạo thành một đường gập ban đầu.

    • Con lăn số 2 (Viền thứ cấp): Thực hiện bước ép chặt đường gập đó, tạo ra đường mí kín hoàn toàn, chắc chắn và không rò rỉ.

    • Lưu ý: Chất lượng và độ cứng của con lăn quyết định trực tiếp đến độ kín và tính thẩm mỹ của đường mí.

2. 🔩 Hệ thống nâng đỡ và định vị lon

  • Đế/Mâm đặt lon (Can Platform): Là nơi đặt lon sản phẩm vào. Bộ phận này thường được thiết kế để có thể nâng lên/hạ xuống bằng động cơ hoặc cơ cấu khí nén (đối với dòng tự động/bán tự động hiện đại).

  • Trục nâng hạ: Cơ cấu truyền động (có thể là trục vít hoặc piston khí nén) giúp nâng đế lon lên, ép chặt miệng lon vào nắp và trục chính để chuẩn bị cho quá trình viền mí.

3. 🔌 Hệ thống truyền động và điều khiển

  • Động cơ (Motor): Cung cấp lực quay cho trục chính và hệ thống con lăn. Ở máy mini, động cơ thường có công suất nhỏ gọn (ví dụ: 370W) nhưng đủ mạnh mẽ để tạo ra đường mí đạt chuẩn.

  • Hệ thống truyền động: Bao gồm bánh răng, dây curoa để truyền lực từ động cơ đến các bộ phận quay.

  • Bảng điều khiển: Là nơi người vận hành thao tác máy, bao gồm:

    • Nút Khởi động/Dừng (ON/OFF).

    • Nút Điều chỉnh tốc độ (nếu có).

    • Đèn báo nguồn/tình trạng hoạt động.

4. 🗄️ Khung và Vỏ máy

  • Thân máy/Khung: Được chế tạo từ các vật liệu bền bỉ như Inox (thép không gỉ) hoặc thép có sơn tĩnh điện. Khung máy có vai trò cố định các bộ phận, chịu lực và đảm bảo độ ổn định cho máy trong quá trình hoạt động.

  • Vỏ bảo vệ: Che chắn các bộ phận chuyển động (như con lăn, bánh răng) để đảm bảo an toàn cho người vận hành.

💡 Tóm tắt nguyên lý hoạt động:

  1. Định vị: Đặt lon đã có sản phẩm và nắp lên đế đỡ.

  2. Ép giữ: Khởi động máy, đế đỡ nâng lon lên, ép chặt miệng lon vào nắp và giữ cố định bằng trục chính.

  3. Viền sơ cấp: Con lăn số 1 tiến vào, uốn cong mép nắp và mép thân lon lại với nhau.

  4. Viền thứ cấp: Con lăn số 2 tiến vào, siết chặt mối nối vừa tạo, đảm bảo đường mí kín khít.

  5. Hoàn thành: Con lăn rút ra, đế đỡ hạ xuống, người vận hành lấy lon đã viền mí xong.

Các dòng máy mini thường chỉ đi kèm với một bộ khuôn (đế đỡ và trục chính) phù hợp với một kích thước lon duy nhất. Nếu muốn viền lon kích thước khác, cần phải thay thế bộ khuôn (đổi mâm, trục và con lăn) tương ứng.

Bạn có muốn tìm hiểu thêm về cách sử dụng hoặc cách điều chỉnh đường Máy viền lon mini không?
